Аксиография ВНЧС: что это и когда нужна

Что такое аксиография и зачем она нужна

Аксиография — инструментальная запись траекторий движения суставных головок нижней челюсти во всех рабочих движениях: открывание и закрывание рта, боковые смещения, выдвижение вперёд. Датчики, закреплённые на лёгкой лицевой дуге, передают движения в компьютер, а на мониторе врач видит кривые — аксиограммы.

Зачем это нужно:

• Объективизация жалоб: «щёлкает», «заклинивает», «устаёт челюсть» превращаются в измеримые отклонения траекторий с указанием стороны и типа.
• Индивидуальная шарнирная ось: точка, вокруг которой вращается нижняя челюсть, уникальна у каждого человека; её определяют для точной настройки артикулятора.
• База для протезирования: коронки и протезы изготавливают в контактах, согласованных с реальными движениями сустава, а не со «среднестатистическими».
• Контроль лечения: повторные записи показывают динамику на фоне сплинт-терапии, ортодонтии или реабилитации.

Немного анатомии: как движется сустав

Височно-нижнечелюстной сустав (ВНЧС) устроен как «двойной механизм»: суставная головка нижней челюсти, суставная ямка височной кости и между ними подвижный суставной диск.

• Ротационное движение: при небольшом открывании рта головка вращается вокруг шарнирной оси — как петля двери.
• Трансляционное движение: при широком открывании головка вместе с диском скользит вперёд по скату суставного бугорка.
• Дисфункция: если диск смещается, траектория ломается: на аксиограмме появляются ступени, петли и асимметрия, а пациент слышит щелчок в момент «вправления» диска.

Именно поэтому аксиография — функциональный метод: она видит не картинку сустава, а его работу в движении.

Виды аксиографии

• Механическая (пантограф): исторический метод с механическими рычагами и грифелем; сегодня встречается редко.
• Электронная ультразвуковая: ультразвуковые эмиттеры у суставных головок и датчики на лицевой дуге; компьютер строит трёхмерные траектории в реальном времени — современный стандарт.
• Оптоэлектронная: оптические маркеры и камеры; аналогичный принцип с другой физикой съёма.
• По задаче: диагностическая (оценка функции сустава и мышц) и протезировочная (определение шарнирной оси и параметров движений для артикулятора).
• Комплексы: в отдельных системах аксиографию совмещают с электромиографией жевательных мышц — одновременно видны траектории и мышечная активность.

Показания: кому назначают

• Симптомы ВНЧС: щелчки, крепитация, боль перед ухом, ограничение или отклонение открывания рта, «заклинивание».
• Планирование тотального протезирования и реконструкции высоты прикуса: без индивидуальных параметров сустава конструкции строятся вслепую.
• Сплинт-терапия: изготовление окклюзионной шины по данным аксиографии и контроль её эффективности на 1, 3 и 6 месяце.
• Ортодонтия с изменением окклюзии у пациентов с жалобами на ВНЧС: исходная точка и контроль после лечения.
• Бруксизм и мышечно-тонические синдромы в составе функциональной диагностики.
• До и после ортогнатических операций: оценка функции сустава в динамике.

Ограничения и чего аксиография не показывает

• Не показывает структуру: положение диска, состояние связок и костных элементов видят МРТ и КЛКТ; аксиография дополняет их функцией, а не заменяет.
• Острый болевой синдром с резким ограничением открывания: запись откладывают до купирования боли, иначе траектории искажены защитным щажением.
• Воспаление кожи или раны в зоне фиксации датчиков, тяжёлые двигательные нарушения, невозможность выполнять команды.
• Интерпретация только в контексте: кривые читают вместе с клиническим осмотром, жалобами и снимками; изолированная аксиограмма диагноз не ставит.

Как проходит исследование: шаг за шагом

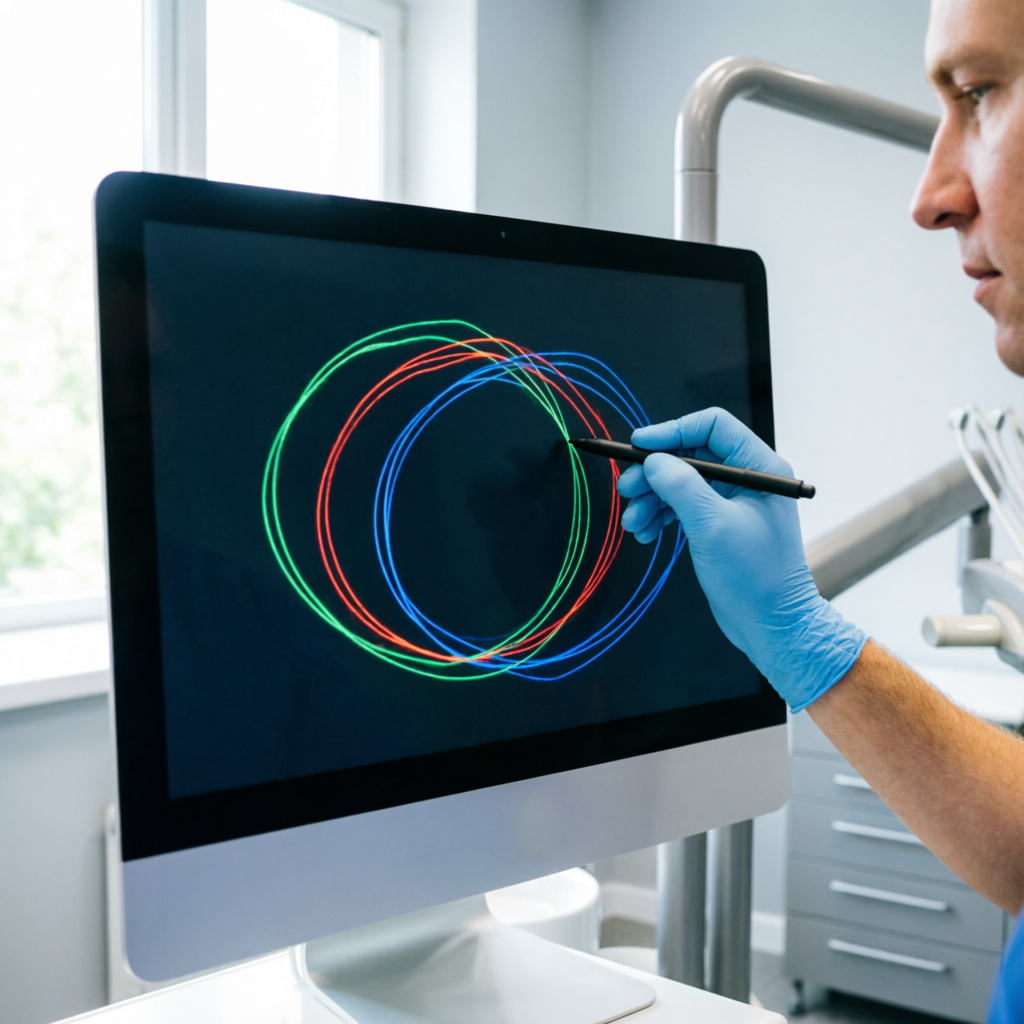

Что показывают кривые: чтение аксиограммы простыми словами

• Норма: плавные симметричные петли без изломов; траектории открывания и закрывания совпадают, боковые движения зеркальны.
• Ступень или излом на траектории: признак смещения диска с вправлением — момент щелчка, который слышит пациент.
• Уплощение и ограничение амплитуды: смещение диска без вправления или защитное ограничение движения.
• Асимметрия сторон: одна головка движется иначе — указание на сторону поражения.
• Отклонение траектории открывания: челюсть уводит в сторону пораженного сустава.
• Динамика: сравнение записей до и после сплинт-терапии или лечения показывает, восстанавливается ли плавность движений.

Аксиография и артикулятор: неразрывная пара

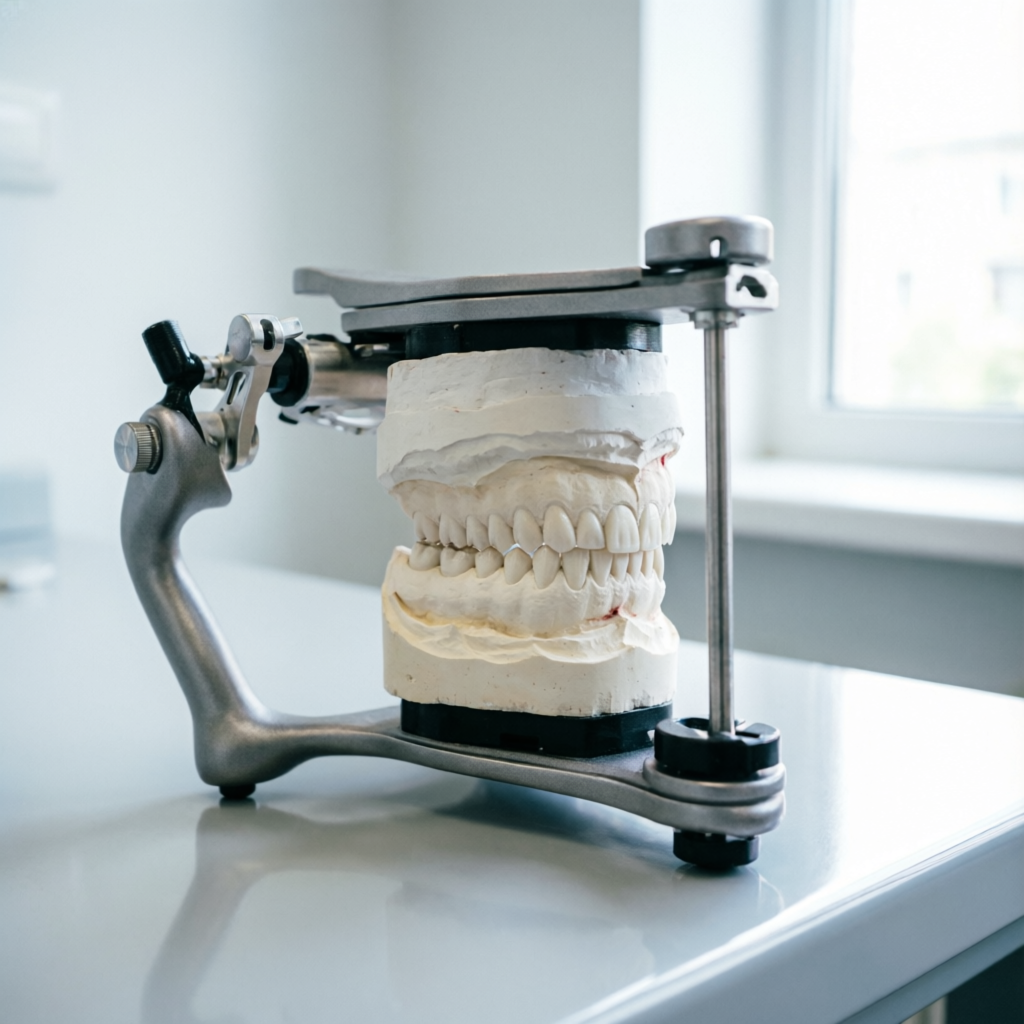

• Артикулятор — прибор, воспроизводящий движения нижней челюсти вне полости рта; на нём монтируют модели зубов и изготавливают конструкции.
• Средние значения артикулятора допустимы для одиночных коронок, но ошибочны для тотальных работ: у каждого человека своя шарнирная ось и свои траектории.
• Электронный перенос: данные аксиографии (ось, траектории) передаются в программируемый артикулятор — модели встают в индивидуальную кинематику пациента.
• Результат для пациента: коронки и протезы не мешают движениям сустава, не перегружают зубы и мышцы, керамика не скалывается из-за окклюзионных ошибок.

Аксиография в комплексных планах лечения

• Протезирование: определение центрального соотношения и высоты прикуса перед тотальной реконструкцией; изготовление диагностических моделей и wax-up в корректной позиции.

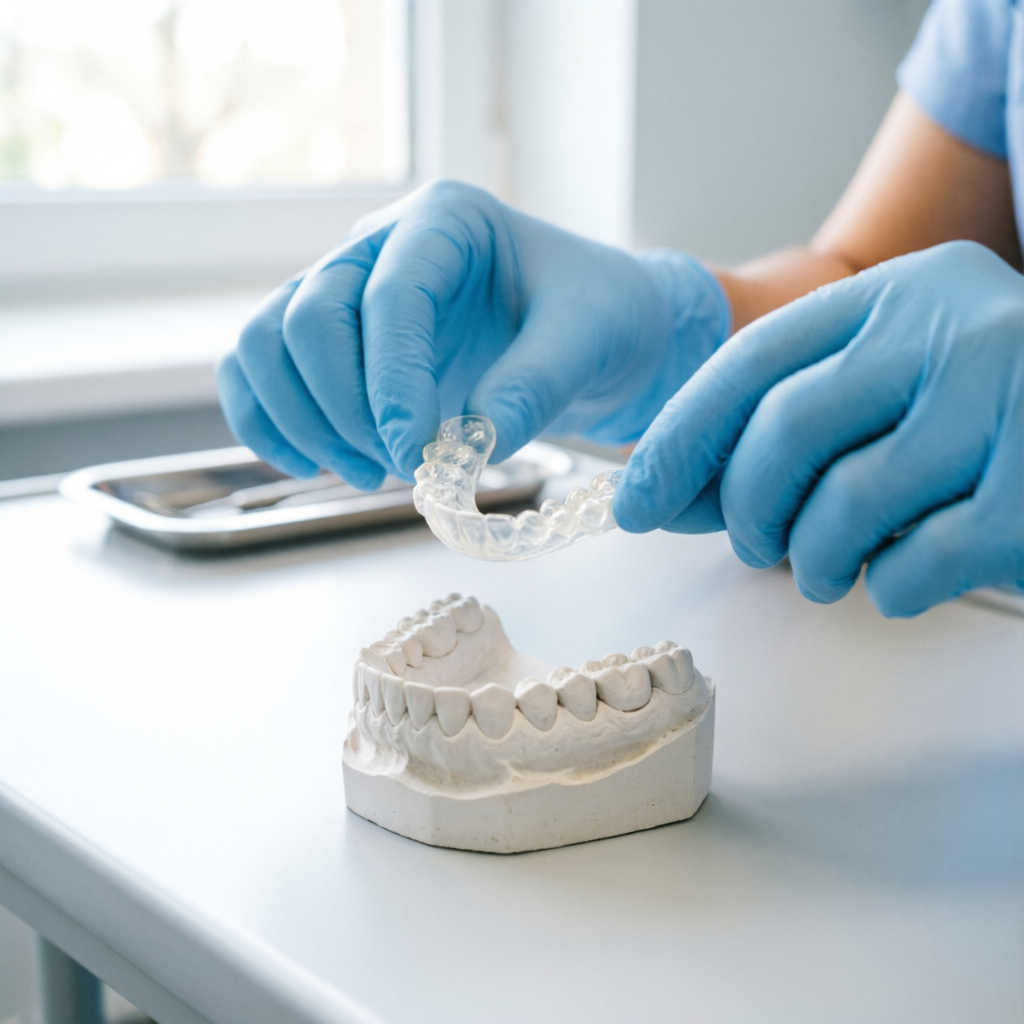

• Сплинт-терапия: шина изготавливается по аксиографическим данным; повторные записи контролируют эффективность.
• Ортодонтия: контроль функции ВНЧС до и после изменения окклюзии; координация ортодонта и ортопеда при_combined-планах.
• Имплантация в тотальных планах: окклюзионная схема протезов на имплантах строится по индивидуальной кинематике, а не по усреднённой.
• Ортогнатическая хирургия: функциональная оценка до операции и контроль после.

Подготовка и ощущения пациента

• Подготовка минимальна: прийти отдохнувшим, без острой боли; взять имеющиеся МРТ или КЛКТ ВНЧС и список жалоб.
• Кожа в зоне датчиков чистая и сухая; серьги и пирсинг у висков просят снять.
• Ощущения: исследование безболезненно, без излучения и уколов; непривычны рамка на лице и муфта во рту, возможна лёгкая усталость мышц от повторных движений.
• Длительность: 20–40 минут вместе с фиксацией; после снятия рамки ограничений нет.
• Комфорт: врач комментирует каждый шаг, между сериями движений — паузы для отдыха.

Листайте: артикулятор, сплинт и клинический осмотр

Комментируют врачи клиники

Как ортодонт включаю аксиографию в диагностику у взрослых пациентов с жалобами на сустав до старта перемещения зубов: изменение окклюзии меняет нагрузку на ВНЧС, и начинать это изменение при нелеченой дисфункции — значит рисковать результатом и комфортом пациента. Повторная запись после лечения показывает, стала ли траектория плавнее и симметричнее, — это объективный критерий успеха, который нельзя получить ни на фото, ни на ощупь. У подростков с бессимптомными суставами исследование обычно не нужно: всё решают клинические пробы и ТРГ.

Дорофеева Янина ВладимировнаОртодонт, 12 лет опыта

О враче →

Вывод

Аксиография — функциональная диагностика ВНЧС: запись траекторий суставных головок превращает субъективные щелчки и усталость в измеримые кривые с типом, стороной и степенью отклонения.

Её роль двойна: диагностическая (оценка дисфункции и контроль лечения) и протезировочная (индивидуальная шарнирная ось и кинематика для артикулятора). Без неё тотальные конструкции строятся на усреднённых значениях, с ней — на персональной механике вашего сустава.

И помните: аксиография не заменяет МРТ и клинический осмотр, а дополняет их. Три источника данных — жалобы и осмотр, структура на снимках, функция на аксиограмме — дают врачу полную картину, после которой план лечения перестаёт быть предположением.
