Компьютерная томография (КТ) челюсти: с суставом и без

Что такое КЛКТ челюстей и чем она отличается от МСКТ

Конусно-лучевая компьютерная томография (КЛКТ) — трёхмерный рентгеновский метод: источник излучает конусный пучок, детектор за один оборот вокруг головы собирает объём данных, а компьютер строит послойные срезы и 3D-реконструкции с шагом доли миллиметра.

В стоматологии «КТ челюсти» — это именно КЛКТ. От медицинской мультиспиральной КТ (МСКТ) она отличается принципиально:

• Доза ниже: один оборот конусного пучка против множественных спиральных проходов у МСКТ.
• Разрешение по кости выше: изотропные воксели дают детализацию тонких костных структур челюстей, корней и каналов.
• Быстрее: сканирование занимает 15–40 секунд.
• Профиль другой: МСКТ сильнее по мягким тканям и сочетанной травме, КЛКТ — стандарт для костной ткани челюстно-лицевой зоны.

Мягкие ткани (суставной диск, мышцы, слюнные железы) КЛКТ видит плохо — для них существует МРТ. Поэтому «КТ с суставом» отвечает про кость сустава, а не про диск: это частая путаница, к которой вернёмся ниже.

Что показывает КТ челюстей

• Объём и качество кости: высота, ширина, плотность альвеолярного гребня — база для имплантации и костной пластики.
• Анатомические ориентиры: нижнечелюстной канал, подбородочное отверстие, дно и стенки верхнечелюстной пазухи, носовая полость.
• Корни и каналы зубов: конфигурация каналов, дополнительные каналы, трещины, резорбции, перфорации.
• Очаги воспаления: пери апикальные очаги, кисты, гранулёмы, границы одонтогенных процессов.
• Ретинированные и дистопированные зубы: положение зубов мудрости относительно канала и пазухи.
• Пазухи: утолщение слизистой, уровень жидкости, инородные тела, одонтогенный синусит.
• Костные структуры ВНЧС (в протоколе с суставом): форма и положение суставных головок, суставная ямка, признаки артроза и травм.

Протокол «без сустава»: что входит

«Без сустава» — значит область сканирования ограничена челюстями и зубами (или даже сегментом одной челюсти), а зоны височно-нижнечелюстных суставов в кадр не входят или входят частично без диагностической детализации.

• Область: сегмент (1–4 зуба), одна челюсть или обе челюсти — по задаче.
• Укладка: зубы в привычном смыкании (центральная окклюзия) или с силиконовым разделителем, если нужны контакты.
• Задачи: планирование имплантации и костной пластики; сложные удаления и зубы мудрости; повторная эндодонтия, трещины и перфорации; кисты и резорбции; оценка пазух при одонтогенном синусите; пародонтит с оценкой костных карманов.
• Результат: срезы, панорамная реконструкция и 3D-модель челюстей без функциональной оценки суставов.

Малое поле сканирования — это ещё и минимальная доза: чем меньше область, тем меньше облучение при той же детализации внутри области.

Протокол «с суставом»: что добавляется

• Зоны ВНЧС с обеих сторон в высоком разрешении: суставные головки, суставные ямки, суставные бугорки.
• Функциональные укладки: сканирование в закрытом и открытом роте (или с силиконовым разделителем) — видно, как головка перемещается относительно ямки при движении.
• Оценка симметрии: сравнение головок справа и слева по форме, размеру и положению.
• Костные изменения: уплощение, остеофиты, эрозии, склероз — признаки артроза; последствия травм и вывихов; анкилоз.
• Положение головки: дистальное или вентральное смещение в покое — костный компонент дисфункции.

Когда какой протокол: показания

Протокол «без сустава»

• Планирование имплантации и синус-лифтинга.
• Сложное удаление зубов мудрости, ретинированных зубов.
• Повторное эндодонтическое лечение, трещины, перфорации, резорбции.
• Кисты и опухоли челюстей, одонтогенные синуситы.
• Оценка костной ткани при пародонтите средней и тяжёлой степени.

Протокол «с суставом»

• Щелчки, хруст, крепитация в ВНЧС при открывании рта.
• Боль в области сустава, виска, уха при жевании.
• Ограничение открывания рта, «заклинивание», привычные вывихи.
• Планирование обширного протезирования с изменением высоты прикуса, сплинт-терапия.
• Ортогнатическая хирургия и ортодонтия у пациентов с жалобами на ВНЧС.
• Травмы нижней челюсти с вовлечением мыщелкового отростка.
• Подозрение на артроз или анкилоз ВНЧС.

Симптомы ВНЧС — повод добавить сустав

• Щелчки и хруст при открывании, жевании, зевоте.
• Боль перед ухом, в виске, отдающая в ухо или шею.
• Ограничение открывания: меньше трёх пальцев между резцами — повод для диагностики.
• «Заклинивание» челюсти, эпизоды блокировки, привычные вывихи.
• Утренняя скованность и усталость жевательных мышц, бруксизм.
• Асимметрия открывания: челюсть уводит в сторону.
• Головные боли напряжения, связанные с жевательной нагрузкой.

При таких жалобах маршрут обычно такой: КЛКТ с суставом (кость и соотношение) + МРТ ВНЧС (диск и мягкие ткани) + консультация ортопеда или ортодонта, при необходимости — хирурга. Начинать с одного только «попить витамины» — терять время.

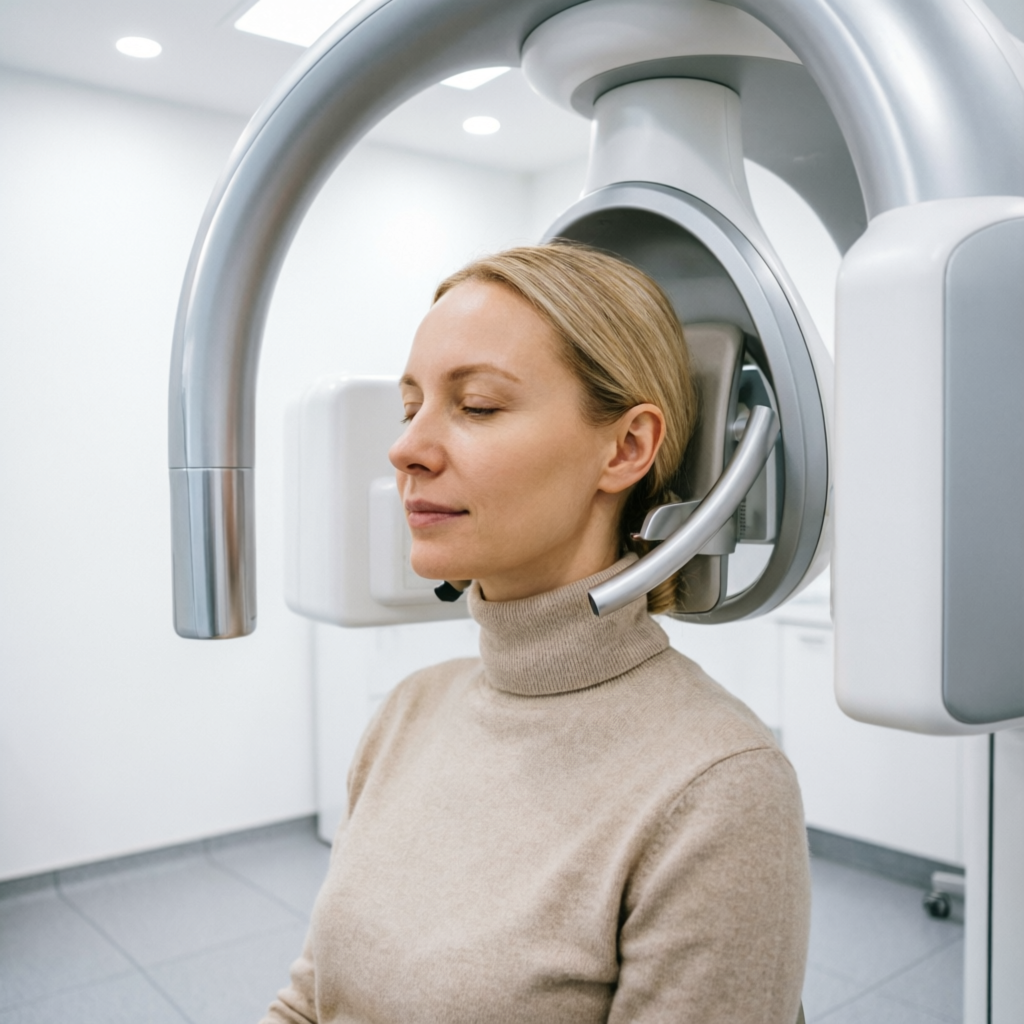

Как проходит исследование: подготовка и процедура

Доза и безопасность

• Малое поле (сегмент): около 20–60 мкЗв.
• Обе челюсти: около 40–80 мкЗв.
• Обе челюсти с ВНЧС, функциональный протокол: около 60–120 мкЗв.
• Для сравнения: естественный фон — примерно 6–8 мкЗв в сутки; МСКТ лицевого скелета — в несколько раз выше КЛКТ.

Таким образом, даже расширенный протокол с суставом сопоставим с одной-двумя неделями обычного фонового облучения, которое человек получает просто живя: от солнца, почвы, полётов и пищи.

• Учёт кумулятивной дозы: все снимки и томограммы хранятся в карте с датами — врач видит историю облучения.
• Принцип разумной достаточности: минимальное поле, отвечающее на клинический вопрос; никаких «КТ всего черепа на всякий случай».
• Защита: свинцовый фартук на тело по протоколу клиники; щитовидная железа при укладках челюстей обычно вне первичного пучка.

Противопоказания и ограничения

• Беременность: плановые исследования откладывают; при экстренной необходимости — по решению врача с защитой и минимальным полем.
• Невозможность неподвижности: выраженный болевой синдром, тремор, детский возраст без сопровождения — артефакты движения.
• Металлические артефакты: брекеты, титановые пластины, крупные реставрации дают локальные искажения; современные алгоритмы коррекции уменьшают их, но зону артефакта врач учитывает.
• Дети: только по строгим показаниям в детских протоколах с уменьшенной дозой и малым полем.
• Не являются противопоказаниями: грудное вскармливание, менструация, импланты и кардиостимуляторы (КЛКТ на них не влияет), клаустрофобия (аппарат открытого типа).
• Ограничение метода: мягкие ткани (диск ВНЧС, мышцы, железы, отёк) — зона МРТ, а не КЛКТ.

Сравнение с ОПТГ, МСКТ и МРТ

• ОПТГ (панорамный снимок): 2D-обзор обеих челюстей за секунды, минимальная доза; искажения и наложения; хорош как скрининг и стартовая карта, недостаточен для имплантации и суставов.
• КЛКТ: 3D-кость челюстей и суставов с детализацией до долей миллиметра; умеренная доза; стандарт планирования в стоматологии.
• МСКТ: костная и мягкотканная картина лицевого скелета, выше доза; применяется при сочетанной травме, онкопоиске, задачах за пределами стоматологии.
• МРТ: мягкие ткани без излучения: диск ВНЧС, мышцы, слюнные железы, отёк и воспаление; костную детальность даёт хуже КЛКТ.

Практическое правило: кость и зубы — КЛКТ; диск и мягкие ткани — МРТ; обзор «первым взглядом» — ОПТГ; сочетанная травма и онкозадачи — МСКТ по направлению профильного специалиста.

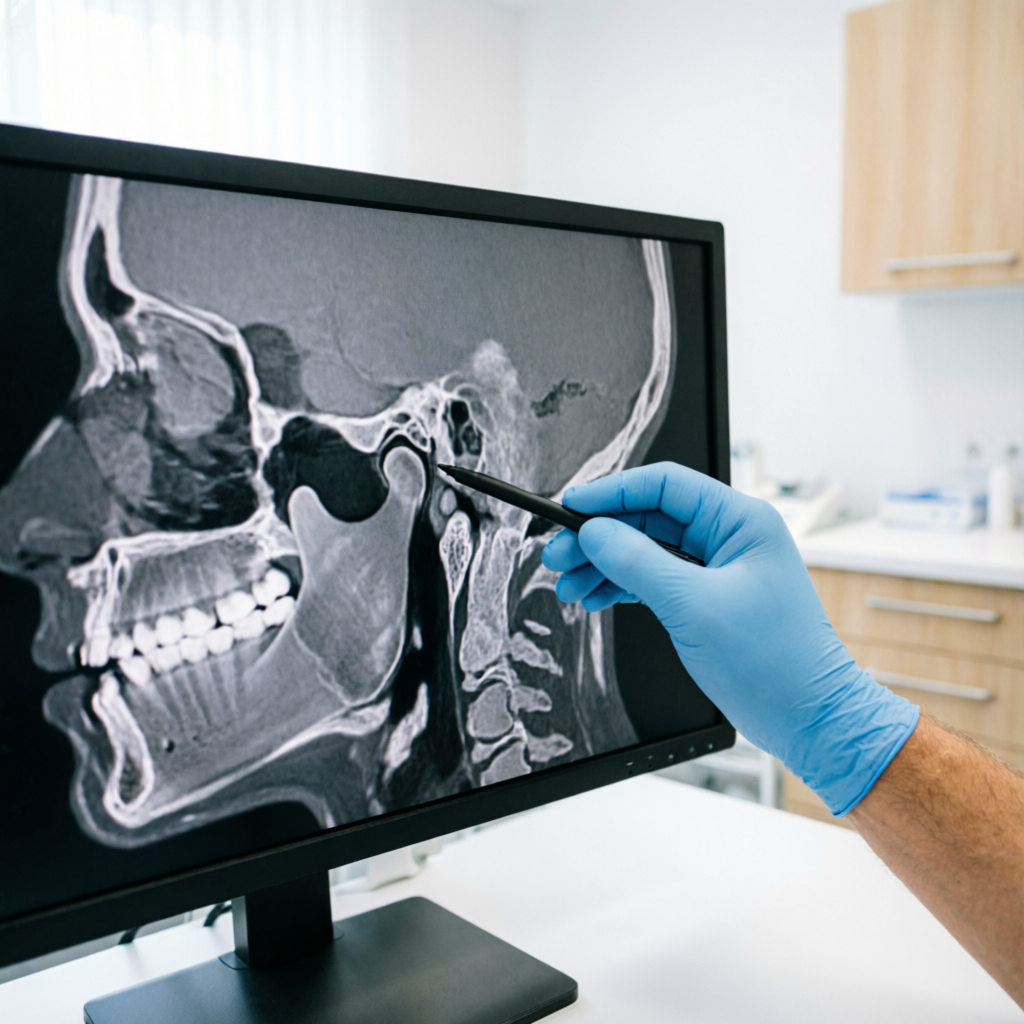

Листайте: срезы ВНЧС, функциональная укладка и разбор с врачом

Комментируют врачи клиники

Как ортопед назначаю КТ с суставом всякий раз, когда планирую менять высоту прикуса: обширное протезирование, тотальные реставрации, сплинт-терапия. Щелчок или «заклинивание» в анамнезе — это не мелочь, а сигнал, что головка и диск работают не в оптимуме; построить на таком суставе новый прикус — значит заложить мину под конструкцию. Моя связка исследований: КЛКТ с суставом в двух позициях плюс МРТ ВНЧС, если есть подозрение на смещение диска. И только потом — диагностические модели и планирование окклюзии. Протезирование без оценки сустава я считаю незавершённым планированием.

Мартиросян Арман ГеворговичСтоматолог-ортопед, 6 лет опыта

О враче →

Как ортодонт смотрю на ВНЧС через призму прикуса: глубокий, открытый или асимметричный прикус годами перегружает сустав, и наоборот — проблема сустава ограничивает возможности перемещения зубов. Поэтому пациенту с жалобами на щелчки или утомляемость челюсти я назначаю КЛКТ с суставом до старта лечения, а при подозрении на дисфункцию добавляю МРТ. Функциональные укладки — закрытый и открытый рот — показывают траекторию головки, и это меняет план: иногда сначала сплинт и работа с суставом, и только потом брекеты. Ортодонтия без учёта ВНЧС — лечение зубов без учёта системы, в которой они работают.

Голубых Евгения ВасильевнаОртодонт, 6 лет опыта

О враче →

Вывод

КТ челюсти в современной стоматологии — это конусно-лучевая томография: трёхмерная картина кости с детализацией до долей миллиметра при дозе, сопоставимой с днями или неделями естественного фона.

Протокол «без сустава» решает задачи зубов и кости: имплантация, сложные удаления, эндодонтия, кисты, пазухи. Протокол «с суставом» добавляет зоны ВНЧС и функциональные укладки — его назначают при щелчках, боли, ограничении открывания и при планировании работ, меняющих прикус. Мягкие ткани сустава, включая диск, дополняют МРТ.

Правильно выбранный протокол — это точный план лечения без лишней дозы. Если сомневаетесь, какой вариант нужен именно вам, приходите с жалобами и вопросами: задачу и область сканирования врач определит на консультации.
