Ортопантомограмма (ОПТГ) и телерентгенограмма (ТРГ): зачем нужны
«Зачем мне панорама, если болит один зуб?», «Почему ортодонт просит ещё и снимок черепа сбоку — я же просто хочу ровные зубы», «Можно ли без этих двух снимков?» — вопросы, с которых начинается половина моих консультаций. Отвечаю как ортодонт с двенадцатилетним стажем: ОПТГ и ТРГ — это два взгляда на одну систему. Панорама показывает, что у вас есть: все зубы, кость, суставы и пазухи. Боковая цефалометрия показывает, как это устроено в пространстве: соотношение челюстей, наклон зубов, профиль лица. Без этой пары любой план лечения строится на догадках. Разбираю оба снимка по полочкам.
Дорофеева Янина ВладимировнаВрач-ортодонт, основатель клиники · 12 лет опыта
Обновлено 7 сентября 2026 ≈ 8 минут чтения
Содержание
- Два «больших» снимка стоматологии
- Ортопантомограмма (ОПТГ): что показывает
- Когда назначают ОПТГ
- Телерентгенограмма (ТРГ): что это такое
- Когда нужна ТРГ: ортодонтия и ортогнатия
- Как выполняется цефалометрический анализ
- ОПТГ и ТРГ у детей
- Ограничения методов: чего они не показывают
- Дозы и безопасность
- Как делают снимки: укладка и процедура
- Комментируют врачи клиники
- Вывод
- Частые вопросы
Два «больших» снимка стоматологии
В отличие от прицельного снимка, который показывает один-два зуба, ОПТГ и ТРГ работают с системой целиком:
- Ортопантомограмма (ОПТГ) — панорамный двумерный снимок обеих челюстей: все зубы с корнями, костная ткань, височно-нижнечелюстные суставы и верхнечелюстные пазухи в одном кадре.
- Телерентгенограмма (ТРГ) в боковой проекции — стандартизированный снимок черепа сбоку в цефалостате: скелетные соотношения верхней и нижней челюстей, наклон резцов, профиль мягких тканей.
ОПТГ отвечает на вопрос «что есть», ТРГ — «как расположено». Вместе с фотопротоколом и сканами зубных рядов они составляют диагностический минимум для планирования лечения — от санации до брекетов и ортогнатической операции.
Ортопантомограмма (ОПТГ): что показывает
- Все зубы, включая непрорезавшиеся, ретинированные и сверхкомплектные; положение корней и их форму.
- Костную ткань челюстей: уровень кости вокруг зубов (важно при пародонтите), очаги разрежения.
- Очаги хронической инфекции: пери апикальные затемнения, кисты, гранулёмы.
- Зубы мудрости: положение, наклон, отношение к корням соседних зубов.
- Височно-нижнечелюстные суставы и верхнечелюстные пазухи в обзорной проекции.
- У детей: зачатки постоянных зубов, сроки и порядок смены, адентию или сверхкомплектные зубы.
ОПТГ — это «карта местности»: по ней врач составляет маршрут, а детали доразведывает прицельными снимками или КЛКТ.
Когда назначают ОПТГ
- Первичная консультация и комплексный план лечения: обзорная оценка состояния всей полости рта.
- Ортодонтия: стартовая диагностика вместе с ТРГ, контроль прорезывания и положения корней в процессе и после лечения.
- Хирургия: зубы мудрости, имплантация (первичная оценка), кисты, травма челюстей.
- Пародонтология: обзорная оценка уровня кости и костных карманов.
- Терапия: поиск скрытых очагов, оценка качества пломбировки каналов в обзорном виде, планирование санации.
- Детская стоматология: контроль смены прикуса, диагностика зачатков.
- Протезирование: оценка опорных зубов и кости перед конструкциями.
Панорама даёт обзор, но мелкие детали одного зуба (ранний контактный кариес, тонкие каналы, трещины) на ней видны хуже из-за наложений и искажений. Поэтому «панорама + прицельные по находкам» — обычная связка, а не дублирование.
Телерентгенограмма (ТРГ): что это такое
ТРГ в боковой проекции (латеральная цефалограмма) — снимок черепа сбоку, выполненный в цефалостате: уши фиксированы стержнями, голова в стандартизированном положении. Благодаря стандарту укладки снимки одного пациента, сделанные в разные годы, можно корректно сравнивать.
На ТРГ видны:
- Скелетные соотношения: положение верхней и нижней челюстей относительно основания черепа и друг друга.
- Наклон резцов к своим базисам: компенсаторные наклоны, скученность, протрузия.
- Профиль мягких тканей: губы, подбородок, нос — эстетическая составляющая плана.
- Шейные позвонки — по их форме оценивают стадию роста у детей и подростков.
- Дыхательные пути в обзорной оценке (дополнительно, при подозрении на нарушения дыхания).
Когда нужна ТРГ: ортодонтия и ортогнатия
- Диагностика типа аномалии: зубо-челюстная (работаем брекетами и элайнерами) или скелетная (возможна ортогнатическая хирургия).
- План ортодонтического лечения: нужны ли удаления зубов для места, как изменится профиль лица после перемещения зубов.
- Оценка роста у детей: пик роста по шейным позвонкам подсказывает окно для функциональных аппаратов и аппаратов-модификаторов роста.
- Контроль лечения: повторная ТРГ в конце показывает, что изменилось в скелете и наклонах зубов, а не только в улыбке.
- Ретенция и долгосрочное наблюдение: сравнение с исходной ТРГ выявляет рецидивные тенденции.
- Ортогнатическая хирургия: расчёт перемещений челюстных фрагментов выполняется по цефалометрии вместе с КЛКТ.
Как выполняется цефалометрический анализ
Стандартизированная укладка
Пациент в цефалостате: ушные стержни в слуховых проходах, голова в естественном положении, взгляд в горизонт. Это условие сопоставимости снимков.

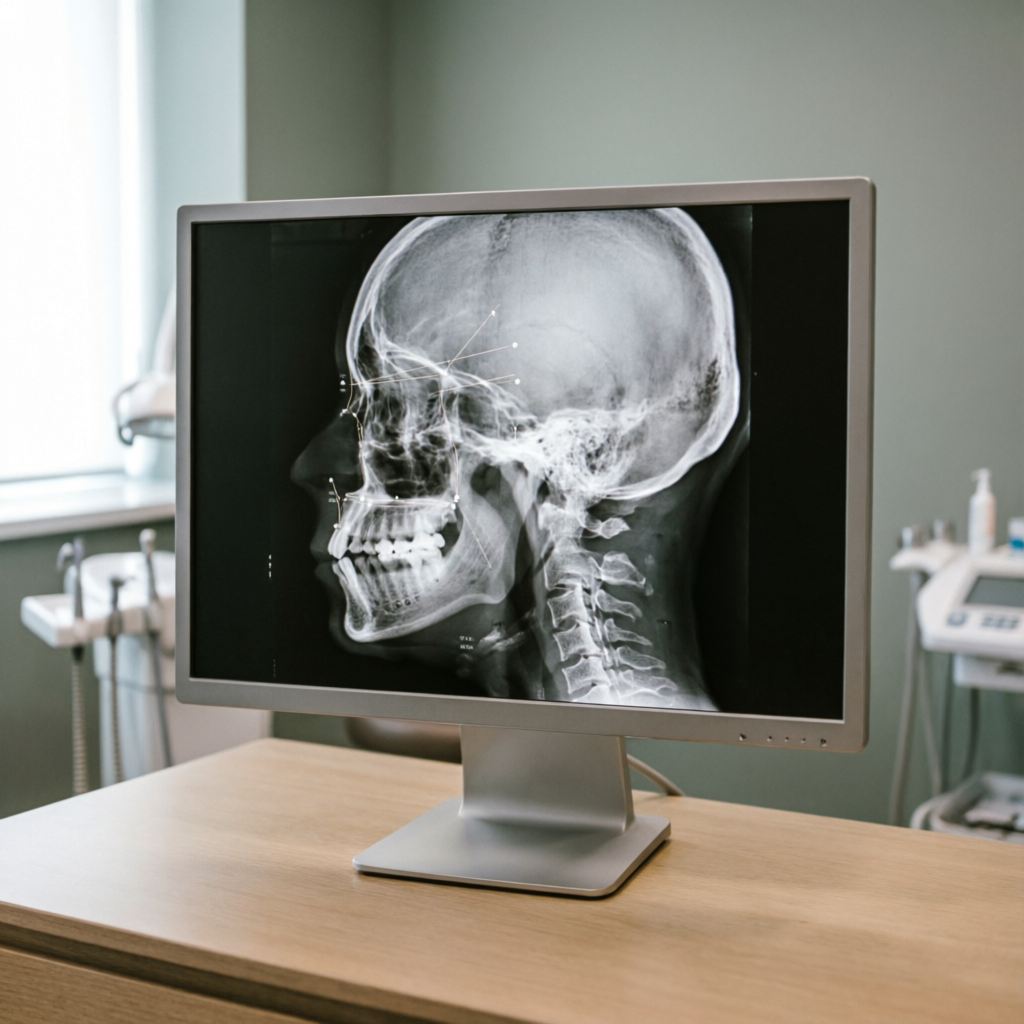

Разметка точек
Врач или программа отмечает анатомические и цефалометрические точки: седловидная ямка, назион, точки A и B на челюстях, верхушки и оси резцов и другие.
Расчёт углов и расстояний
Ключевые показатели: SNA, SNB, ANB (скелетный класс), наклоны резцов, межчелюстные углы, параметры профиля.
Интерпретация в контексте
Цифры сопоставляют с лицом, фотопротоколом, сканами и жалобами: один и тот же угол у двух пациентов может означать разные планы.
Прогноз и план
На основе анализа строят прогноз изменения профиля и выбирают механику: брекеты, элайнеры, аппараты, ортогнатия или их комбинация.
Пример логики: угол ANB больше нормы указывает на скелетный II класс (нижняя челюсть кзади), меньше или отрицательный — на III класс (нижняя челюсть вперёд). Именно эти цифры, а не «на глаз», определяют, достаточно ли брекетов.
ОПТГ и ТРГ у детей
- ОПТГ: с 5–6 лет и далее по показаниям — оценка зачатков, сроков смены, сверхкомплектных и отсутствующих зубов, ранняя диагностика скученности.
- ТРГ: в детском и подростковом возрасте — оценка типа роста и стадии созревания по шейным позвонкам; помогает выбрать время для функциональной аппаратуры.
- Дозы: детские протоколы с пониженной экспозицией и обязательной защитой; цифровые аппараты снижают дозу кратно.
- Частота: по задаче: стартовый комплект, при необходимости контроль в процессе лечения и после ретенции.
Доза детской ОПТГ сопоставима с несколькими днями естественного фона, ТРГ — меньше суток. Польза же — раннее выявление аномалий, которые с возрастом требуют уже хирургического лечения. Своевременный снимок нередко экономит ребёнку годы лечения во взрослом возрасте.
Ограничения методов: чего они не показывают
- ОПТГ — плоская проекция: геометрические искажения и увеличения не позволяют точно измерять кость; передняя зона и область премоляров могут давать наложения.
- ОПТГ не видит ранний контактный кариес: для этого битвинг- и прицельные снимки.
- ОПТГ недостаточна для имплантации: точные измерения кости делает КЛКТ.
- ТРГ не показывает мягкие ткани сустава: диск ВНЧС и мышцы оценивает МРТ.
- ТРГ не даёт трёхмерной картины: асимметрии и поперечные соотношения дополняют КЛКТ и фронтальные снимки.
- Оба метода — статика: функцию сустава и жевательных мышц оценивают клинически и дополнительными исследованиями.
Дозы и безопасность
- ОПТГ: около 10–30 мкЗв — сопоставимо с 2–4 днями естественного фонового облучения.
- ТРГ: около 2–6 мкЗв — меньше суток фона.
- Комплект ОПТГ + ТРГ: порядка 3–5 дней фона — меньше, чем один перелёт туда-обратно на курорт.
- Цифровые датчики и детские протоколы дополнительно снижают дозу.
- Учёт истории: все снимки хранятся в карте с датами; кумулятивную дозу врач видит и контролирует.
Противопоказаний как таковых у методов нет: это одномоментное исследование без введения препаратов. Беременность — ситуация осторожности: плановые снимки откладывают, экстренные выполняют с защитой и по решению врача.
Как делают снимки: укладка и процедура
- Подготовка: снять серьги, пирсинг, съёмные протезы и слуховые аппараты, собрать волосы; специальной подготовки не требуется.

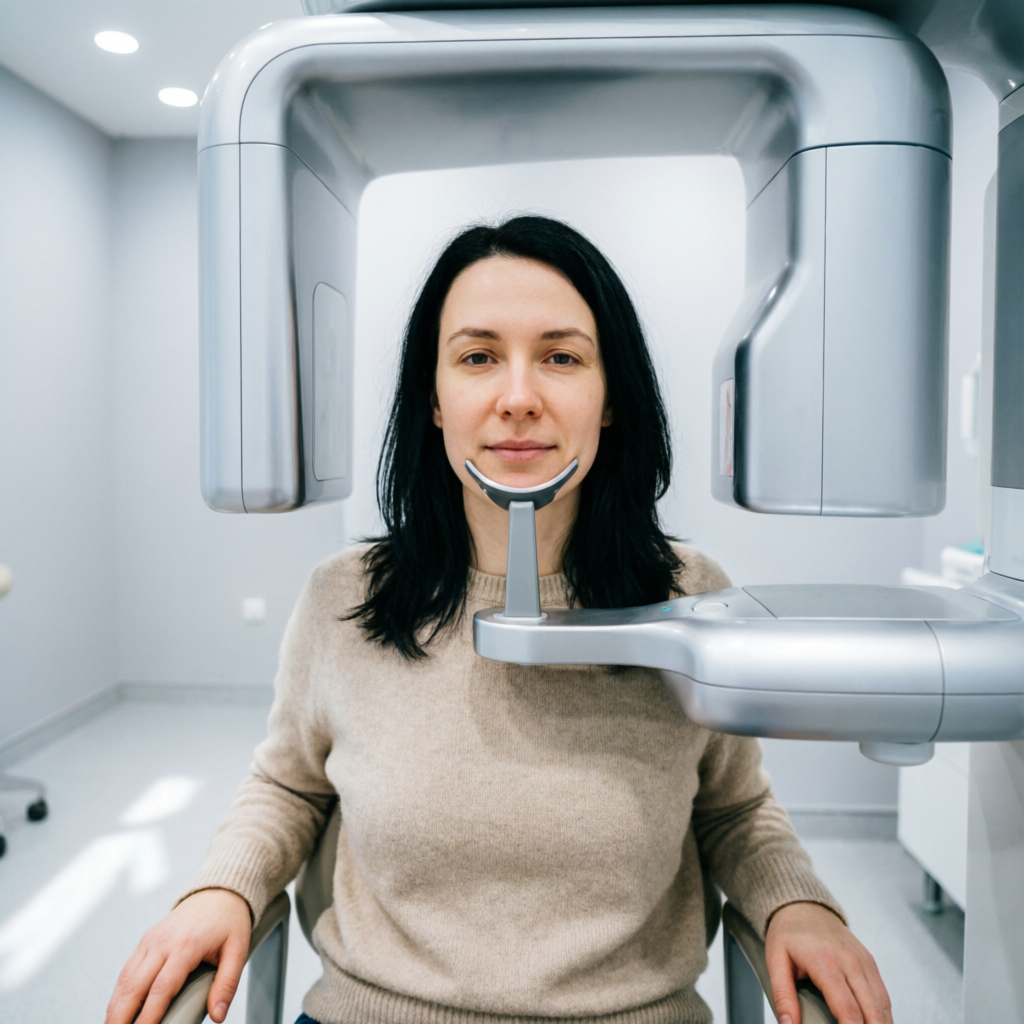

- ОПТГ: подбородок и лоб на упорах, зубной блок между резцами, язык прижат к нёбу; оборот аппарата 10–15 секунд, стоять неподвижно.

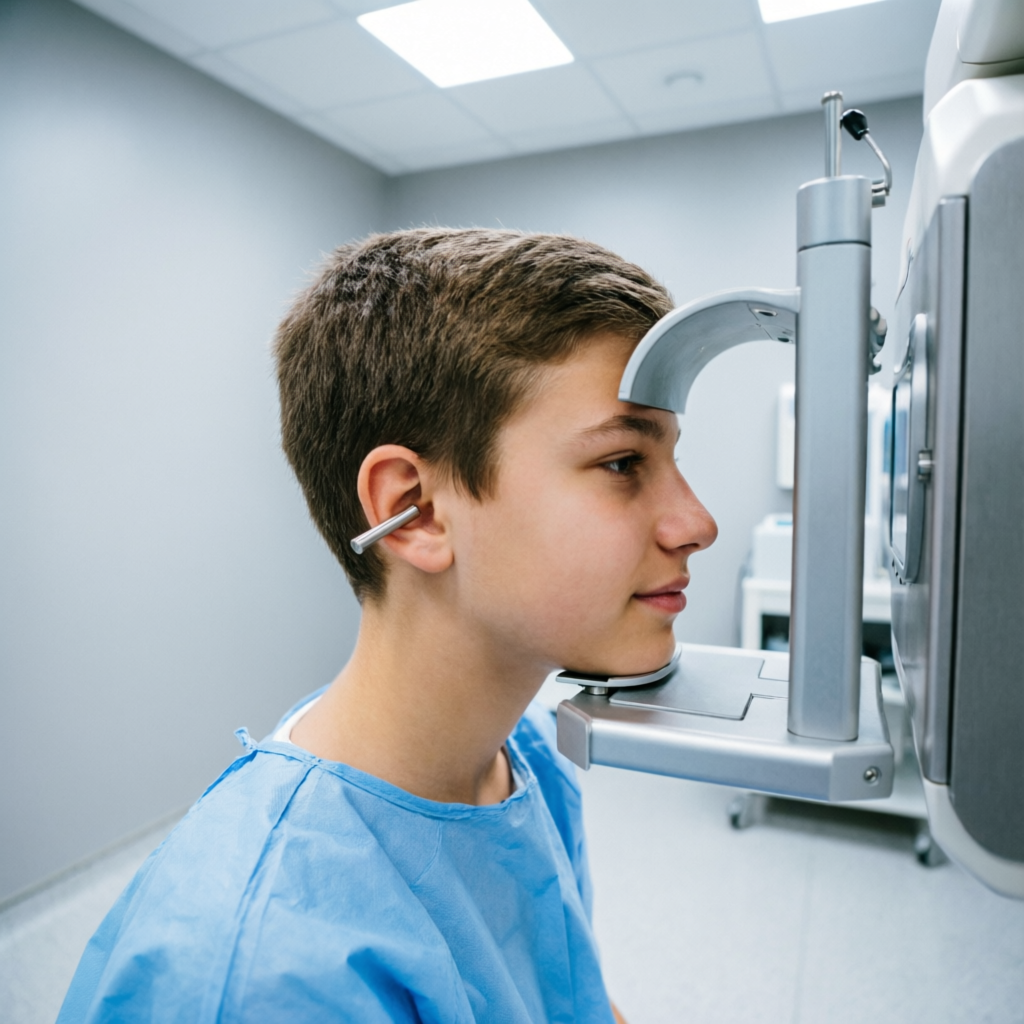

- ТРГ: ушные стержни цефалостата в слуховых проходах, голова в естественном положении, губы расслаблены; экспозиция 3–10 секунд.
- Результат: снимки сразу на мониторе; файлы DICOM сохраняют в карту и выдают пациенту.
- После снимков нет ограничений: еда, вождение, контакты с детьми и беременными — как обычно.
Комментируют врачи клиники
Как детский стоматолог люблю ОПТГ за честность: ребёнок может выглядеть «всё в порядке», а снимок показывает отсутствующий зачаток, сверхкомплектный зуб или зуб, который прорезывается не туда и не тогда. Это находки, которые меняют маршрут семьи на годы вперёд: наблюдение, место для ортодонтии, иногда ранняя помощь хирурга. Родители часто боятся «лишнего облучения», и я их понимаю, но доза панорамы — это дни обычного фона, которые мы все получаем просто живя. Гораздо дороже узнать о проблеме в четырнадцать, когда её можно было вести с шести.
Вывод
ОПТГ и ТРГ — два базовых «больших» снимка стоматологии: панорама показывает состав системы (зубы, кость, суставы, пазухи), боковая цефалометрия — её пространственную архитектуру (соотношение челюстей, наклоны зубов, профиль).
Показания широки: от первичного плана санации и детской диагностики зачатков до ортодонтического планирования и ортогнатической хирургии. Ограничения честны: панорама не измеряет кость в миллиметрах, цефалометрия не видит диск сустава — для этого есть КЛКТ и МРТ.
Дозы обоих снимков сопоставимы с днями естественного фона, а информация, которую они дают, определяет весь последующий маршрут лечения. Именно поэтому комплект ОПТГ + ТРГ — не формальность, а фундамент предсказуемого результата.
Имеются противопоказания, необходима консультация специалиста.
Частые вопросы
Не всегда обязательна, но в большинстве плановых маршрутов необходима: она даёт обзорную картину всех зубов, кости, суставов и пазух за один снимок. При узкой задаче и свежих прицельных снимках врач может начать без неё и назначить позже.
ОПТГ — плоский обзорный снимок обеих челюстей с геометрическими искажениями: хороша как скрининг и стартовая карта. КЛКТ — трёхмерное исследование с точными измерениями кости: необходима для имплантации, сложной хирургии и детальной диагностики.
Нет. Ортодонтический протокол включает ОПТГ и ТРГ в боковой проекции плюс фотопротокол и сканы или модели зубных рядов. ТРГ отвечает на главный вопрос: зубо-челюстная или скелетная аномалия перед врачом.
По клинической необходимости. Дозы малы: ОПТГ около 10–30 мкЗв (2–4 дня естественного фона), ТРГ около 2–6 мкЗв (меньше суток). В ортодонтии комплект обычно делают до лечения, при необходимости в процессе и после ретенции.
Плановые снимки откладывают, особенно в I триместре. При экстренной необходимости исследование выполняют цифровым методом с защитным фартуком и воротником, предпочтительно во II триместре и по решению врача.
Материал носит информационный характер и не заменяет очную консультацию. Имеются противопоказания — диагноз и план лечения врач определяет после осмотра и диагностики.
