Аналог абатмента CAD/CAM: маленькая деталь, которая доводит цифровое протезирование до точности
Цифровое протезирование звучит как магия: скан вместо слепка, дизайн на экране, коронка из фрезеровки. Но между файлом и готовой коронкой стоит деталь, о которой пациенты не слышали, — аналог абатмента CAD/CAM. Рассказываю, зачем лаборатории «двойник» импланта, чем аналог отличается от скан-тела и трансфера и почему именно он гарантирует, что коронка сядет без подгонки.
Аналог абатмента CAD/CAM: что это, если по-простому

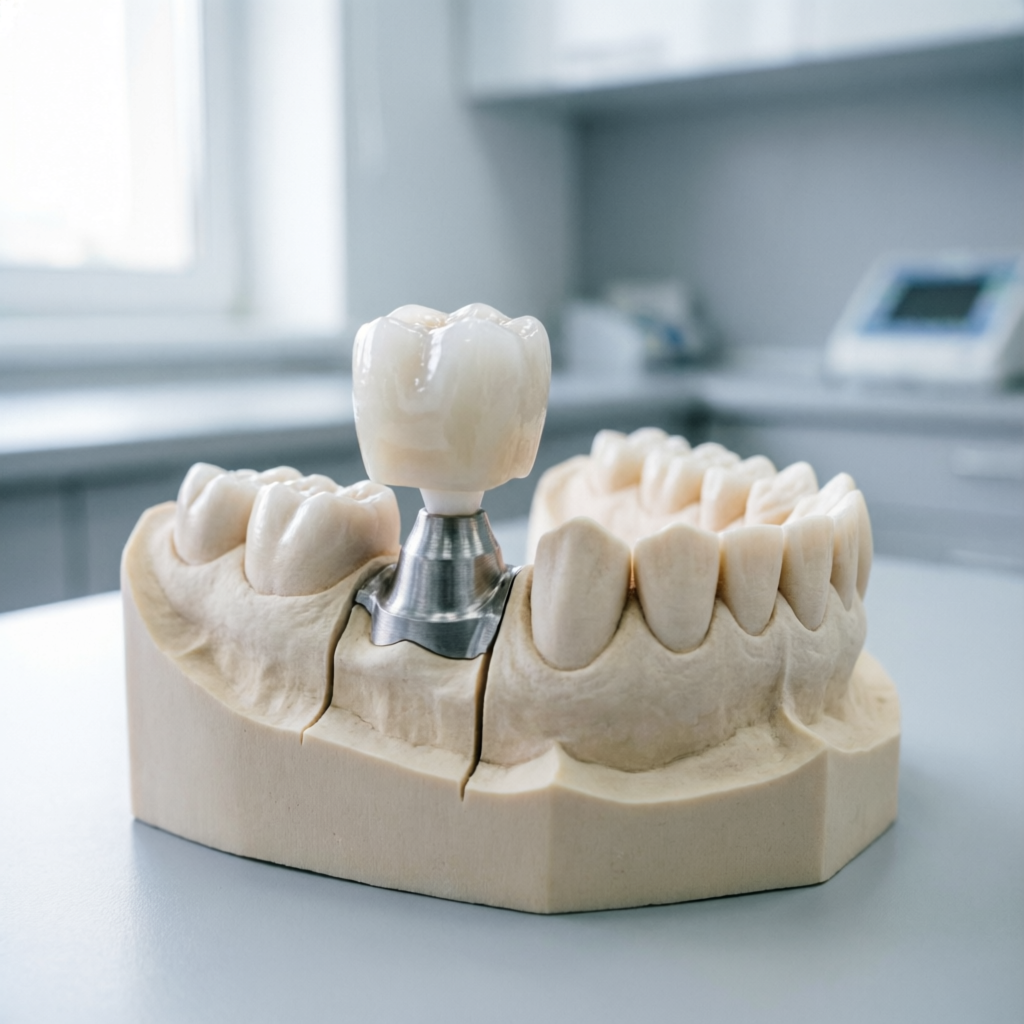

Аналог абатмента — это лабораторный компонент, который точно повторяет соединение импланта или абатмента и вставляется в модель челюсти: напечатанную на 3D-принтере или отлитую из гипса по цифровым данным. На этом «двойнике» техник собирает титановое основание, индивидуальный абатмент и коронку.
Приставка CAD/CAM означает, что аналог рассчитан на цифровой протокол: модель печатается по STL-файлу, полученному после интраорального сканирования со скан-телом, и гнёзда под аналог в модели совпадают с позицией импланта во рту до десятых долей миллиметра.
Цифровая цепочка: где работает аналог
Проследим путь коронки от кабинета до лаборатории, чтобы увидеть место аналога.
Скан-тело во рту
На имплант прикручивается скан-тело, и интраоральный сканер считывает его позицию вместе с зубами и дёснами.
CAD-дизайн
В программе проектируются индивидуальный абатмент и коронка с учётом прикуса и эстетики.
Печать модели
3D-принтер печатает модель челюсти с гнёздами под соединение импланта — по тем же цифровым данным.
Установка аналога
Техник вставляет аналог абатмента в модель: теперь у конструкции есть точная «опора-двойник».
Сборка и контроль
На аналоге собирают титановое основание и коронку, проверяют посадку и контакты — и отправляют врачу на фиксацию.
О коронках, абатментах и постоянных конструкциях — в разделе ортопедической стоматологии нашей клиники; об установке самих имплантов — в разделе имплантации.
Скан-тело, трансфер, аналог — не путаемся
Три детали с похожей задачей — передать позицию импланта — работают на разных этапах.
Скан-тело
Работает во рту или на модели при сканировании: его геометрию считывает сканер, и позиция импланта попадает в цифровой файл.
Трансфер
Работает в классическом слепке: уходит в слепочную массу и передаёт позицию импланта при отливке гипсовой модели.
Аналог
Работает в лаборатории: вставляется в готовую модель (печатную или гипсовую) и служит опорой для сборки абатмента и коронки.
В цифровом протоколе трансфер не нужен вовсе: позицию снимает скан-тело, а в модель ставится аналог. Меньше звеньев — меньше суммарная ошибка конструкции.
Почему точность аналога решает всё
Коронка и абатмент, собранные на неточном аналоге, приходят во рту с зазором или натяжением. Чем это грозит:
- Микроподвижность — ослабление винтов и расшатывание конструкции при жевании.
- Зазор на стыке — скопление налёта, риск воспаления десны вокруг импланта.
- Перегрузка кости — неправильное распределение нагрузки сокращает срок службы импланта.
Поэтому лаборатории используют оригинальные или сертифицированные аналоги под конкретную имплантационную систему: сталь или титан, точная механическая обработка, стабильная посадка даже после многократного использования.
Комментируют врачи клиники
Цифровая цепочка сильна своим самым слабым звеном. Качественный аналог в напечатанной модели — это коронка, которая садится пассивно с первого раза, без «доводки» во рту у пациента.»
Мы строим диагностику и планирование на цифровых данных — КТ, сканы, ИИ-анализ. Когда лаборатория продолжает эту же цепочку аналогами точной посадки, вся конструкция работает как единое целое.»
Частые вопросы
Скан-тел работает во рту или на модели при сканировании: он передаёт позицию импланта в цифровой файл. Аналог работает в лаборатории: его вставляют в напечатанную или отлитую модель, чтобы собрать и проверить конструкцию на «двойнике» импланта.
Да. Принтер печатает только модель челюсти с гнёздами под соединение импланта. Аналог вставляется в эти гнёзда и даёт точную посадку титанового основания, абатмента и коронки при сборке.

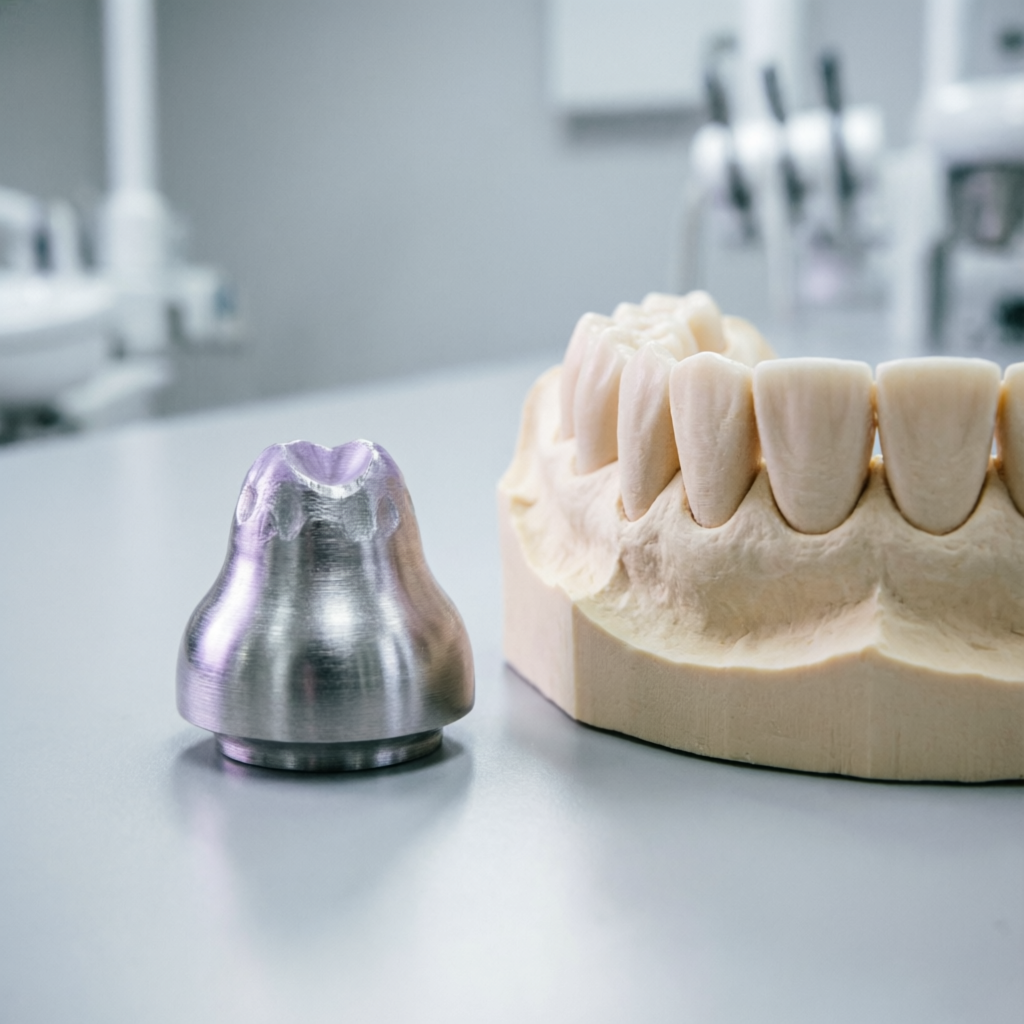

Из нержавеющей стали или титана с точной механической обработкой соединения. Такие аналоги выдерживают многократное использование в моделях без потери точности.
Не рекомендуется: геометрия соединения должна точно соответствовать имплантационной системе. Оригинальные и сертифицированные аналоги дают пассивную посадку конструкции.
В среднем 5–10 дней: интраоральный скан, CAD-дизайн абатмента и коронки, фрезеровка или печать, сборка на модели с аналогом и примерка.
Вывод
Аналог абатмента CAD/CAM — незаметная пациенту, но незаменимая деталь цифрового протезирования: он замыкает цепочку «скан — дизайн — печать — коронка» и гарантирует, что конструкция, собранная в лаборатории, сядет во рту пассивно и точно. Выбирая клинику и лабораторию, спрашивайте про цифровой протокол и компоненты, с которыми работает техник, — именно они определяют срок службы вашей коронки.
Имеются противопоказания, необходима консультация специалиста.
